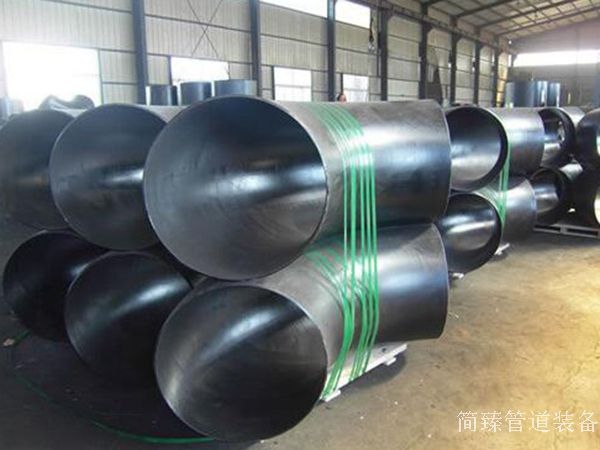

厚壁對焊彎頭

　　是指壁厚比較厚的對焊彎頭，對焊彎頭是鋼制熱壓成型或者鍛打成型的彎頭，它的連接形式就是直接將彎頭與鋼管對焊。對焊彎頭的主要制造標準一般是GB/T13401-2005、GB/T12459-2005、ASME B16.9、SH3409、HG/T21635、HG/T21631、SY/T0510、GB/T10752-1995。

　　對焊彎頭分類

　　(1)對焊彎頭按它的曲率半徑來分，可分為長半徑對焊彎頭和短半徑對焊彎頭。長半徑對焊彎頭的曲率半徑等于1.5倍的管子外徑，即R=1.5D。短半徑對焊彎頭的曲率半徑等于管子外徑，即R=1D。式中的D為對焊彎頭直徑，R為曲率半徑。 如沒有特殊的說明，一般選用的是1.5D的彎頭。

　　(2)若按壓力等級來分，大約有十七種，和美國的管子標準是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS兩種。

　　(3)按彎頭的角度分，有45度對焊彎頭，有90度對焊彎頭和180度對焊彎頭及其它不同的角度的彎頭。

　　(4)材料有：碳鋼，合金鋼和不銹鋼。

　　對焊彎頭的材質劃分

　　碳鋼: ASTM/ASME A234 WPB、WPC

　　合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV

　　不銹鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N

　　ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

　　ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

　　低溫鋼:ASTM/ASME A402 WPL3-WPL 6

　　高性能鋼: ASTM/ASME A860 WPHY 42-46-52-60-65-70
